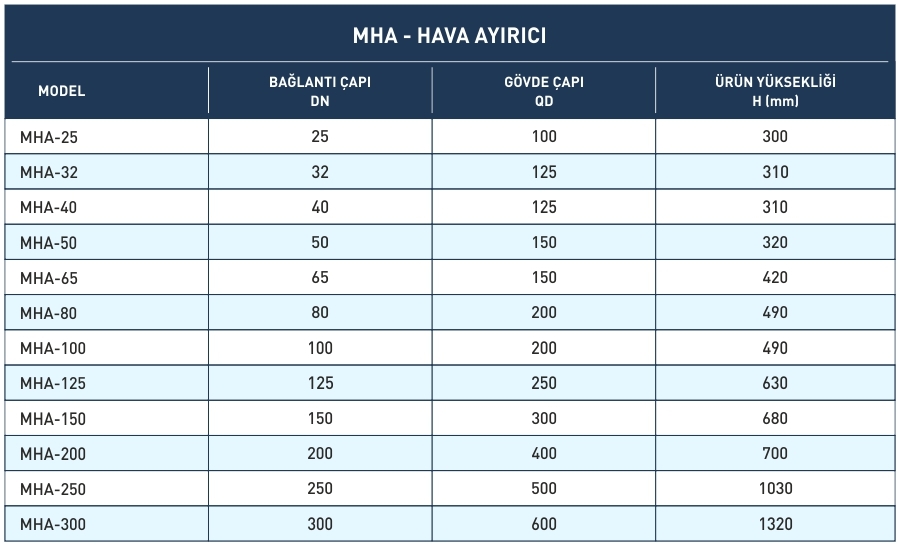

HAVA AYIRICILAR
Suyun içinde erimiş halde bulunan oksijen; basınç altında sıcaklığı arttığında açığa çıkar, suyun içerisinde hava kabarcıkları oluşturur. Hava kabarcıkları: Isıtma sistemlerinde ve tüm tesisat borularında korozyona, pompalarda ve tesisatta kavitasyona neden olur. Isı transfer yüzeylerine yapışan kabarcıklar ısı geçirgenliğini düşürerek verim kaybına yol açar. Pompa ve diğer armatürlerde arızalara neden olur. Tesisat borularında ve özellikle radyatörlerde rahatsız edici seslere yol açar.
Hava Ayırıcı suyun içerisinde bulunan hava kabarcıklarını özel tasarımlı metal dolgu malzemesinin yüzeyinde toplar ve dışarı atar. Böylece tesisat ve ısı transfer ekipmanlarında oluşan sorunlar önlenir, sistemin sağlıklı çalışması sağlanır.
| Gövde | : | St 37.2 Karbon Çelik |
| Hava Ayırıcı | : | AISI 304 Paslanmaz Çelik |
| Maks. Çalışma Basıncı | : | 16 Bar |
| Maks. Çalışma Sıcaklığı | : | 100ºC |
| Bağlantı Tipi | : | Dişli / Flanşlı |
TORTU TUTUCULAR
Su içinde bulunan tortu ve pislik; ısıtma ve soğutma tesisatlarında, pompa ve diğer armatürlerde aşınmaya, verim düşüklüğüne ve arızalara neden olmaktadır.
Klasik tip pislik tutucularda temizlik ve bakım kullanıcı tarafından kolay yapılamadığı için temizlik genellikle ihmal edilir.
Bu ihmal, filtrelerin tıkanmasına ve sistemin verimli çalışmamasına ve sonuç olarak yeteri kadar ısınamama gibi sorunlara yol açar.
Not: Sistemin düzgün ve verimli çalışabilmesi için drenaj vanası kullanılmalıdır.
| Gövde | : | St 37.2 Karbon Çelik |
| Tortu ve Pislik Ayırıcı | : | AISI 304 Paslanmaz Çelik |
| Maks. Çalışma Basıncı | : | 16 Bar |
| Maks. Çalışma Sıcaklığı | : | 100ºC |
| Bağlantı Tipi | : | Dişli / Flanşlı |
HAVA VE TORTU AYIRICILAR
Su içinde bulunan tortu ve pislik; ısıtma ve soğutma tesisatlarında, pompa ve diğer armatürlerde aşınmaya, verim düşüklüğüne ve arızalara neden olmaktadır. Klasik tip pislik tutucularda temizlik ve bakım kullanıcı tarafından kolay yapılamadığı için temizlik genellikle ihmal edilir. Bu ihmal, filtrelerin tıkanmasına ve sistemin verimli çalışmamasına ve sonuç olarak yeteri kadar ısınamama gibi sorunlara yol açar.
| Gövde | : | St 37.2 Karbon Çelik |
| Tortu, Pislik ve Hava Ayırıcı | : | AISI 304 Paslanmaz Çelik |
| Maks. Çalışma Basıncı | : | 16 Bar |
| Maks. Çalışma Sıcaklığı | : | 100ºC |
| Bağlantı Tipi | : | Dişli / Flanşlı |

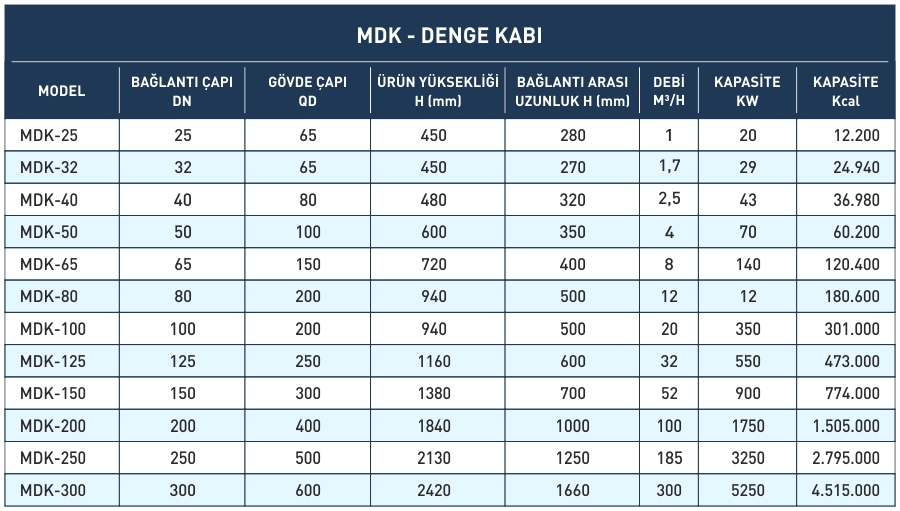

DENGE KABI
Akışkan, tesisattan kazana dönerken ısı kaybeder. Bu da kazanda ısıl gerilmelere sebep olur. Denge kabının ana görevi tesisattan gelen soğumuş suyun kazandan gelen suyla karışarak ısıl dengeyi sağlamasıdır. Üzerine bağlanan sensörlede sıcaklık kontrol edilebilir.
Not: Sistemin düzgün ve verimli çalışabilmesi için drenaj vanası kullanılmalıdır.
| Gövde | : | St 37.2 Karbon Çelik |
| Maks. Çalışma Basıncı | : | 16 Bar |
| Maks. Çalışma Sıcaklığı | : | 100ºC |
| Bağlantı Tipi | : | Flanşlı / Kaynak Boyunlu |
Denge Kabı Seçimi
- Boyutlandırma yaparken, ısıtma sistemindeki maks. ısıtma suyu debisi esas alınmalıdır.
- Hidrolik denge kabı içerisindeki su akış maks. 0.2 m/s olacak şekilde boyutlandırma yapılmalıdır.
- Primer taraftaki pompa, kazanın ve primer taraf tesisatının dirençlerini yenecek şekilde seçilmelidir. Sekonder taraftaki pompa, sekonder taraf tesisatının dirençlerini yenecek şekilde seçilmelidir. Sekonder taraftaki tüm ısıtma devrelerinin ayrı birer pompası olmalıdır. Denge kabının direnci ihmal edilebilecek seviyelerdedir.
- Gidiş suyu sıcaklığı, hidrolik denge kabının üzerinden, sekonder taraf gidişine yakın yerde kaynatılmış bir sensör kovanındaki gidiş sıcaklık sensörü ile ölçülür.
PAKET DENGE KABI
Muhteşem bir hidrolik dengeleme sayesinde birden fazla veya soğutma grubunun kullanıldığı ve çok pompalı sistemlerde verimli bir işletme sağlanır. Hidrolik dengenin yanı sıra sistemdeki havanın ve tortunun ayrıştırılması çok önemlidir. Tek bir ürün ile hidrolik balans, tortu ve havanın ayrıştırılması beraber sağlanabilmektedir. Bu sayede sekiz yerine dört adet tesisat bağlantısı yeterli olacaktır. Hem ilk yatırım hem de montaj ve işçilik maliyetleri anlamında avantaj sağlanmaktadır.
Paket denge tankı primer devre ile sekonder devrenin arasına yerleştirilmelidir. Bu nokta, hava ayırıcı ve tortu tutucu için de ideal bir yerdir.
| Gövde | : | St 37.2 Karbon Çelik |
| Maks. Çalışma Basıncı | : | 16 Bar |
| Maks. Çalışma Sıcaklığı | : | 100ºC |
| Bağlantı Tipi | : | Flanşlı / Kaynak Boyunlu |
Avantajları
- Paket denge kabı; hidrolik denge kabı, hava ayırıcı ve tortu tutucu cihazlarının her üçünün birlikte yapmış olduğu işlevi tek başına yerine getirmekte olduğundan maliyet ve işçilikten tasarruf sağlamakla birlikte, hava ayırıcı ve tortu tutucu için gerekli olan hacimden tasarruf sağlar.
- Paket denge kabı kullanımı hidrolik dengesizliği önler.
- Pompalara aşırı yük binmesini ve bu yükten kaynaklanacak hasarları önler.
- Hissedilir şekilde iyileşen ısı aktarımı, otomasyon sisteminde daha nitelikli çıktı alınmasını sağlar.
- Paket denge tankı primer devre ile sekonder devrenin arasına yerleştirilmelidir. Bu nokta, hava ayırıcı ve tortu tutucu için de ideal bir yerdir.
